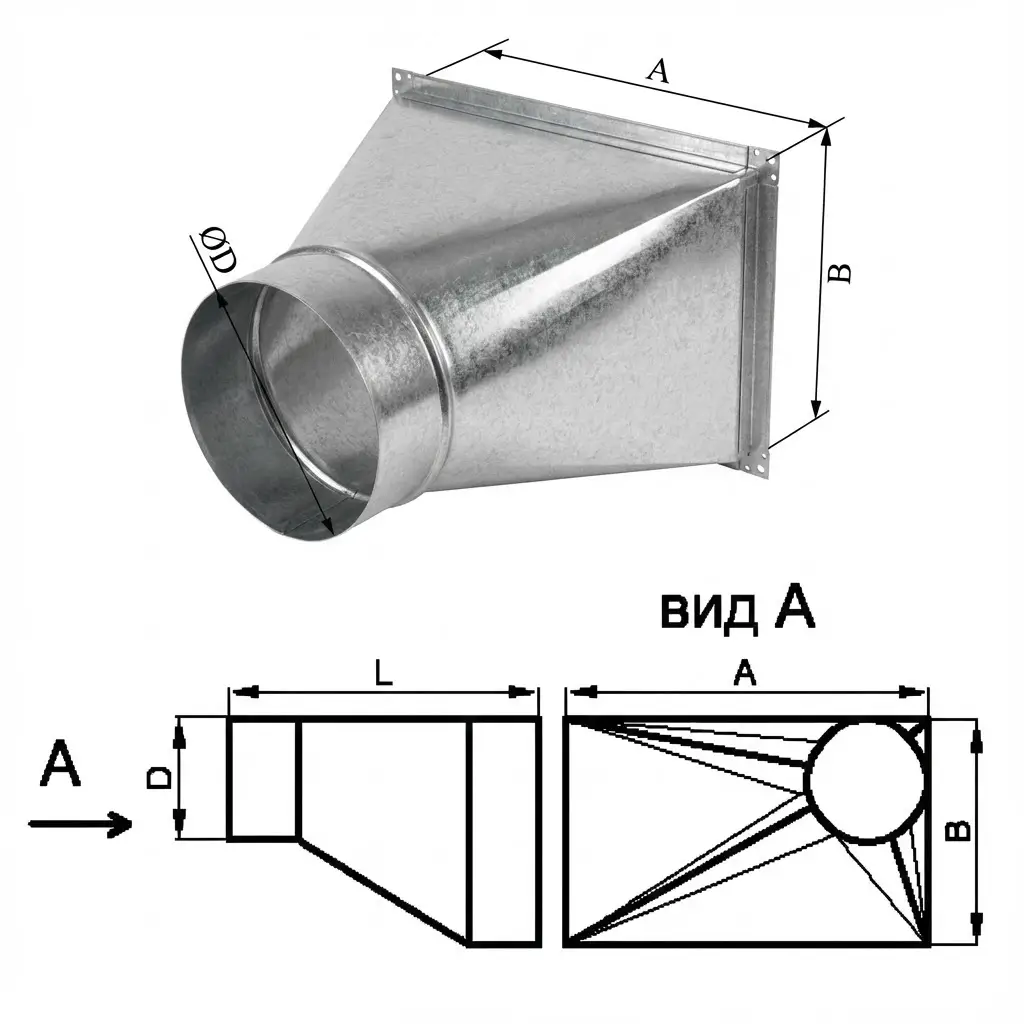

Переход прямоугольное сечение на круглое сечение (угловой правый, тип 2)
Переход с прямоугольного сечения на круглое сечение, угловой правый (тип 2)
Переход предназначен для соединения прямоугольного воздуховода с круглым каналом в системах общеобменной вентиляции и кондиционирования. Изделие позволяет одновременно изменить форму проходного сечения и сместить вентиляционную трассу.

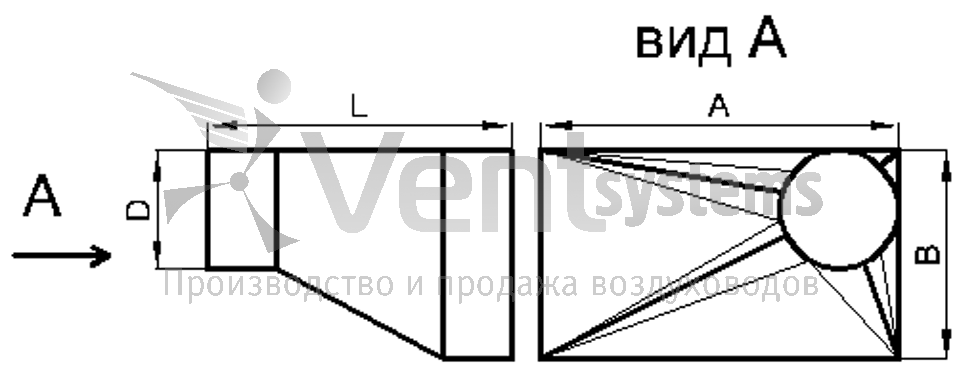

В исполнении «угловой правый, тип 2» круглый патрубок смещён вправо относительно оси прямоугольного корпуса. Такая конструкция применяется при обходе строительных конструкций и оборудования, а также при привязке воздуховода к заданной монтажной плоскости.
Размер прямоугольного сечения обозначается A×B и выбирается от 100×100 до 3000×3000 мм с шагом 50 мм. Диаметр круглого присоединения выбирается от 100 до 1250 мм. Длина перехода подбирается автоматически с учётом выбранных размеров и диаметра.
Изделие изготавливается из оцинкованной стали по ГОСТ 14918-2020. Толщина металла составляет 0,5; 0,7; 0,8; 0,9 или 1,0 мм либо подбирается автоматически. Со стороны прямоугольного сечения устанавливается фланец из монтажной шины №20 или №30 толщиной 0,7 мм. Круглая часть выполняется под стандартное соединение круглых воздуховодов.
Завод гарантирует соответствие фактической толщины металла выбранному значению без применения минусовых допусков. При монтаже прямоугольное фланцевое соединение собирают с уплотнителем, а круглую сторону фиксируют и герметизируют в соответствии с проектом.
Основные характеристики:
- тип — угловой правый переход с прямоугольного сечения на круглое;
- исполнение — тип 2;
- направление смещения круглого патрубка — вправо;
- материал — оцинкованная сталь по ГОСТ 14918-2020;
- размеры прямоугольного сечения — от 100×100 до 3000×3000 мм;
- диаметр круглого сечения — от 100 до 1250 мм;
- длина перехода — подбирается автоматически;
- толщина металла — 0,5–1,0 мм или автоматический подбор;
- прямоугольное соединение — фланцевое;
- единица продажи — штука.
